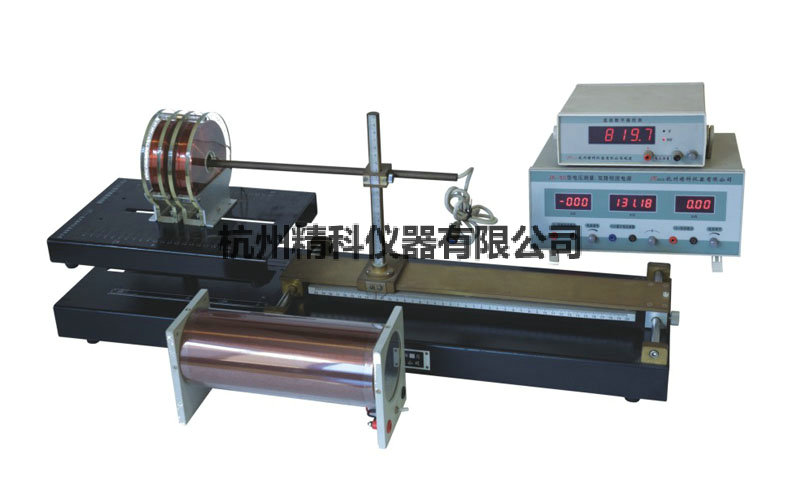

本實驗裝置采用分體式設計，由螺線管、亥姆霍茲線圈、電流切換開關、通用磁學測定儀、道流電源組成。
主要實驗內容
☆了通霍爾效應的基本原理；
☆霍爾元件相關參數的測量;
☆螺線管軸向磁場分布測試;
☆雙線圈軸向磁場分布測試。
☆通用直流電源
直流電源:電壓0~30.00V可調;電流0~1.000A可調;粗調與細調。
☆測試架:由底板平臺、按放待測螺線管和雙線圈可升降樣品臺、螺線管和雙線圈、移動導軌機構組成。
☆了解霍爾效應的基本原理;
儀器主要配置
☆通用磁學測試儀:
(1)可調電壓源:0~15.00V、10mA;
(2)可調恒流源:0~5.000mA、0~9.999mA可變量程:
(3)4位半數字電壓表:200mV、2V和20V三檔自動量程轉換。
