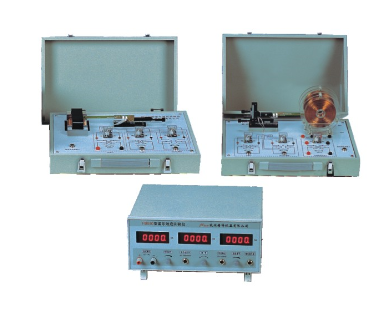

（鐵芯型、亥姆霍茲線圈型兩種配置）

可形象地觀察到霍爾電勢的產生，了解霍爾傳感器的道理。線圈的勵磁電流、霍爾傳感器的工作電流換向可用閘刀控
制，也可選用繼電器控制。繼電器取代雙刀雙擲開關，大大提高了儀器的可靠性，減少故障。

配置與參數

☆霍爾靈敏度：190～230（mV/mA·T）；
☆勵磁電流源：27V、0～0.5A，三位半數顯；
☆霍爾元件工作電源（恒流）：12V，Is=0～5mA，三位半數顯；
☆鐵芯型：鐵芯截面：32×16mm，氣隙寬度：3mm；
☆亥姆霍茲線圈型：有效半徑 R=51mm，線圈匝數1400匝，間距L=R；

特   點

☆把勵磁電流、霍爾傳感器工作電流和霍爾電壓接口采用不同規格的插座和專用連接線，接線互換是插不到插座中的，完全消除了接線錯誤的可能性，防止損壞霍爾片和設備確保儀器安全。
☆勵磁電流、霍爾傳感器的工作電流換向均用繼電器控制，取代了過去傳統的雙刀雙擲開關，最大的優點是大大提高了儀器的可靠性，減少了儀器的故障，大大延長了儀器的使用壽命。
☆VH測試毫伏表設計有調零旋鈕，通過它可把不等勢值電壓消除。
☆三組換向開關：由繼電器和按鈕開關組成，位置由發光二極管指示，繼電器采用透明的外殼；能讓學生觀察到繼電器的實際工作狀態。
