本儀器用音叉振動系統為研究對象，用電磁激振線圈的電磁力作為激振力，用壓電換能片作檢測振幅傳感器，測量受迫振動系統振動振幅與驅動力頻率的關系，研究受迫動與共振現象及其規律。

主要技術參數：

☆音叉及支架座。雙臂不加負載時振動頻率256Hz；

☆壓電陶瓷傳感器?；澹ㄣ~）直徑10mm，壓電陶瓷片直徑12mm，基片厚0.3mm。

☆引線采用屏蔽隔離導線。

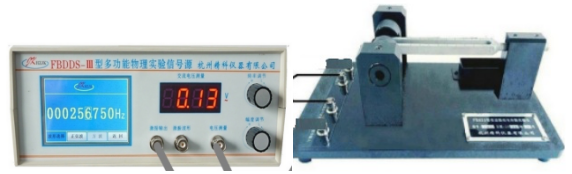

☆受迫振動與共振實驗儀包括電磁激振線圈、音叉、壓電換能片、阻尼片、支座、交流數字電壓表等組成。

FBDDS-III型多功能物理實驗信號源

☆DDS數字信號處理，頻率穩定度高，提供方波及正弦波信號。

☆頻率可調范圍：1HZ～999999.999HZ，涵蓋受迫振動與共振實驗要求頻段140HZ～300HZ，頻率調節細度0.001HZ，

☆九位數字顯示，彩色點陣電容觸摸屏：4.3吋，480×272像素模式，可進行64級亮度調節。字體大于0.5吋，背光清晰明亮，輸出幅度0~20VP-P連續可調，頻率采用數據編碼器調節。

☆輸出幅度0～20Vp-p連續可調，

☆交變電壓測量：0～20V有效值交變電壓；三位半液晶數顯19.99V，分辨率0.01V。

☆信號發生器，配有國家標準輸出端口，Q9座及52插座等。
